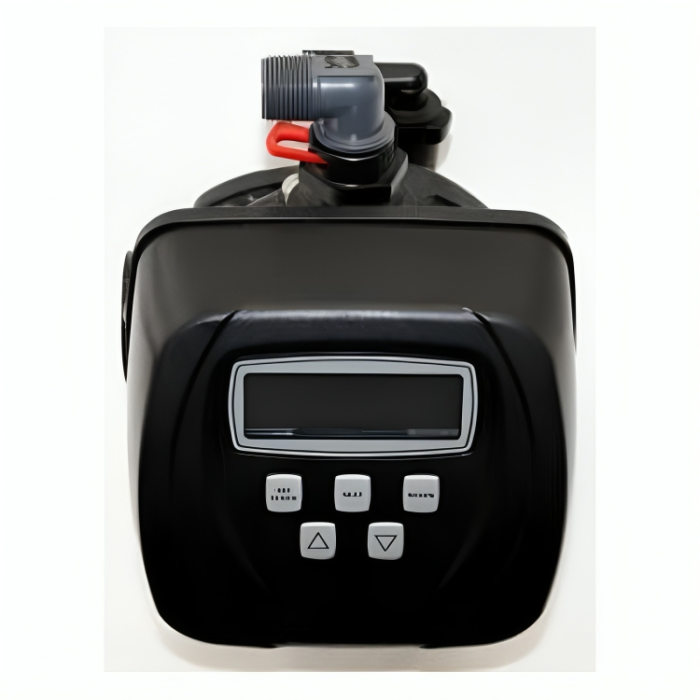

Clack Steuerventil WS 1.5 CI 1.5 Zoll
Das CLACK Steuerventil WS 1.5 CI 1.5 Zoll garantiert einen einfachen und zuverlässigen Betrieb. Es kommt beispielsweise für Anlagen zur Enthärtung, Filtration, Enteisenung und Entmanganung zum Einsatz.
Das Steuerventil reguliert die Anlagen vollautomatisch.
Das CLACK Steuerventil verfügt über eine leistungsstarke Elektronik. Es wurde speziell für Druckflaschen-Filtersysteme entwickelt.
Die Eigenschaften und Funktionen CLACK Steuerventil WS 1.5 CI 1.5 Zoll im Überblick
- 1.5″ Zentralsteuerventil für Gleich- oder wahlweise Gegenstromregeneration
- Betrieb bis 15,9 m3/h (bei 1,03 bar Δp) – Rückspülung 11,8 m3/h (bei 1,72 bar Δp (einschl. Bypass und Wassermesser)
- State-of-the-Art Mikroprozessor mir Frontbedienung und leichtestem Zugang
- 24h-Stunden-Anzeige
- Programm in ppp, French degree, German degree oder m³
- Zeitvorrangschaltung bis 28 Tage
- Salzalarm optional
- Mit 12V Transformator, Lithium Batterie mit 8h Standzeit und geprüftem Antriebsmotor
- Für Tankgrößen 12 bis 24″ Durchmesser Enthärter
- Für Tankgrößen 12 bis 30″ Durchmesser Filter
- Frei programmierbare Regenrationszyklen (Maximum 9)
- Vier Möglichkeiten – neben dem manuellen Start – der Regenerationsauslösung: 1. Volumengesteuert. 2. Volumengesteuert mit Zeitvorrangschaltung, 3. Zeitgesteuert mit Zeitvorrangschaltung
- Differenzdruck gesteuert
- Ventildesign realisiert optimale Durchfluss- und Rückspülleistungen
- Modulares robustes Design
- Einfachste Wartung oder Umbau, geringste Teilebevorratung
Leicht zu bedienende Microprozess-Steuerung
Die Micro-Prozessor-Steuerung des CLACK Steuerventils lässt sich einfach bedienen. Die multifunktionelle Steuerung erfolgt über fünf Tasten. Es blendet diverse Statusanzeigen ein und unterstützt metrische und amerikanische Einheiten.
Robustes Gehäuse, modularer Aufbau, einfache Wartung
CLACK CI ist aus bleifreiem Messing gefertigt und weist ein modulares robustes Material ohne Schrauben auf. Die Front ist aufgrund eines Clicksystems leicht abnehmbar und lässt sich somit leicht warten.
Das CLACK Steuerventil WS 1.5 CI, 1.5 Zoll ist in diesen Ausführungen erhältlich
Artikel-Nr.
|
Bezeichnung
|
Beschreibung
|
| SV6.030.004 |
V15CIDM-X |
WS 1.5" CI, Regeneration – Meter ohne Verschneidung |
| SV6.030.037 |
V15CIDT-X |
WS 1.5" CI, Regeneration – Zeit ohne Verschneidung |
| SV6.030.025 |
V15CIBM-Z |
WS 1.5" CI, Filter - Meter ohne Verschneidung |
| SV6.030.024 |
V15CIBT-Z |
WS 1.5" CI, Filter - Zeit ohne Verschneidung |
Technische Angaben CLACK Steuerventil WS 1.5 CI, 1.5 Zoll
|
Anschlüsse Ein- und Ausgang
|
|
1½" BSPT
|
|
Material
|
|
Bleifreies Messing
|
|
Regeneration
|
|
Gleichstrom- und Gegenstrombesalzung möglich
|
|
Durchfluss Betrieb
|
|
15,9 m3/h (bei 1,03 bar Δp)
|
|
Durchfluss Rückspülung
|
|
11,8 m3/h (bei 1,72 bar Δp)
|
|
Arbeitsdruck
|
|
1,4 bis 8,6 bar
|
|
Temperaturbereich
|
|
4 bis 43 °C
|
|
Zähler
|
Genauigkeit ± 5%
|
2 - 227 Liter pro Minute
|
|
Einstellbarer Bereich
|
|
0.02 to 2000 m3/h
|
|
Speichergröße
|
|
1,00 m3 – 99.999 m3
|
|
Maße und Gewicht
|
|
Verteilerrohr Ø
|
|
1.90” OD (1.5" NPS)
|
|
Abflussleitung
|
|
1.25” FPT
|
|
Soleleitung
|
|
3/4" FPT
|
|
Drucktankgewinde
|
|
4“ - 8 UN
|
|
Höhe ab Drucktankgewinde
|
|
7.5” (191 mm)
|
|
Gewicht
|
|
9,5 kg
|
|
Stromanschluss
|
|
230 V / 50 Hz, 12 V sekundär
|
|
Einsetzbare Drucktanks
|
Enthärter / Filter
|
12" bis 24" (Enthärter) / 12" bis 30" (Filter)
|
|
Bis zu 9 Regenerationszyklen in beliebiger Reinfolge wählbar mit einer großen Auswahl der verfügbaren Werte
|
|
Zyklen
|
Wertebereich
|
|
|
Rückspülen
|
|
1 – 120 Minuten
|
|
Spülen
|
|
1 – 120 Minuten
|
|
Pause
|
im Betrieb
|
1 – 480 Minuten
|
|
Besalzen
|
im Gleichstrom
|
1 – 180 Minuten
|
|
Besalzen
|
im Gegenstrom
|
1 – 180 Minuten
|
|
Solebehälter füllen
|
Enthärter
|
0,05 – 95 Liter
|
|
Solebehälter füllen
|
Filter
|
0,05 – 95 Liter
|
